     电磁加热器机芯接线说明：

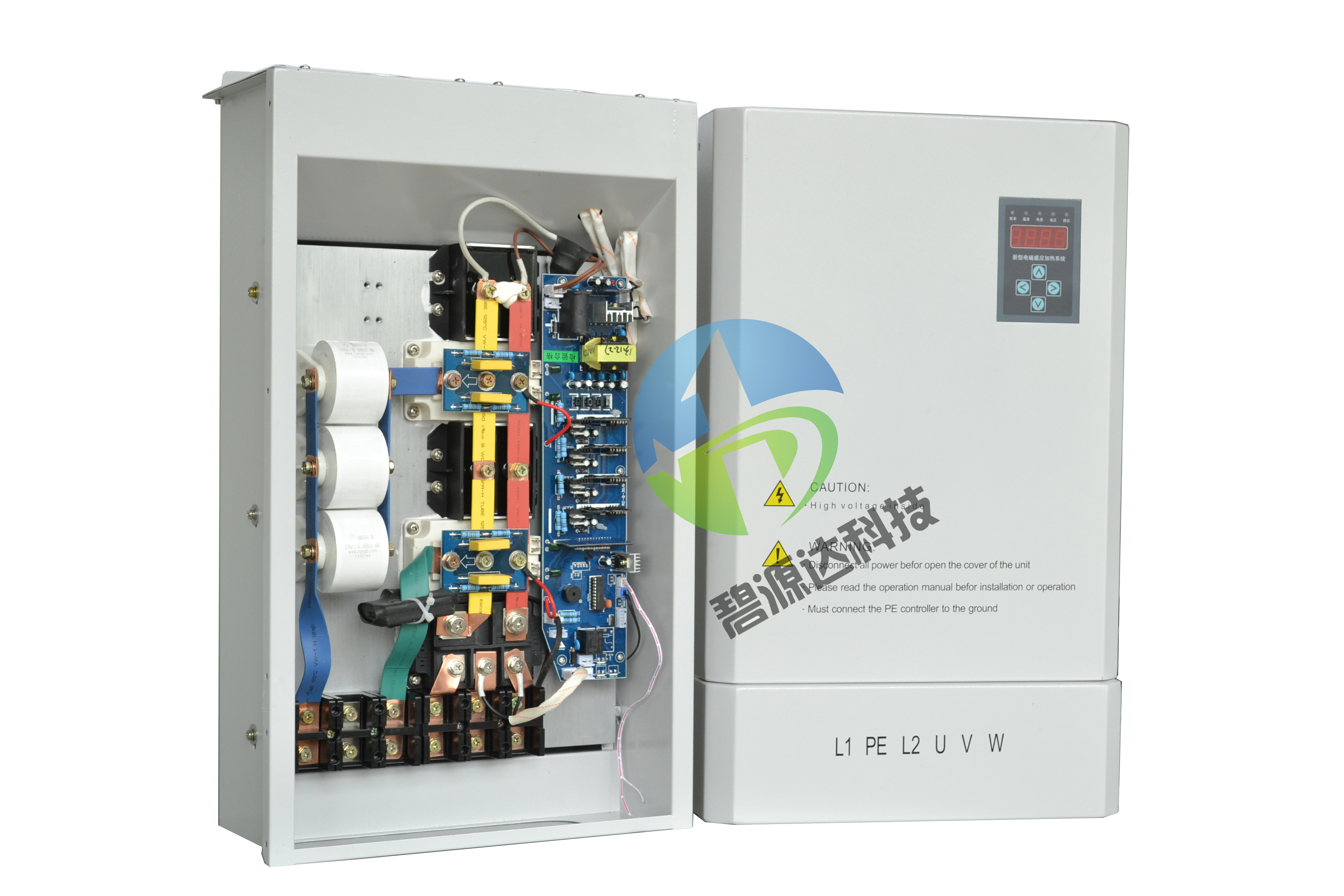

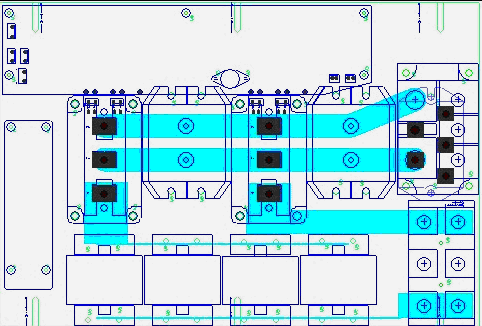

1，  先打开机芯上盖，可以如上图所示的结构，380VAC三相电源输入端直接接入三相整流桥的三个端子，没有顺序，有的款式接有端子排的，三相电源可以接到端子排上；

2，  把线圈线两头接好铜鼻，再接入上图所示的线圈端子上，不分极性；

3，  机箱右边的小孔有从控制板接出来2Pin的排线，为开关输入信号，可接控制开关或温控开关，用于控制机器的启停。

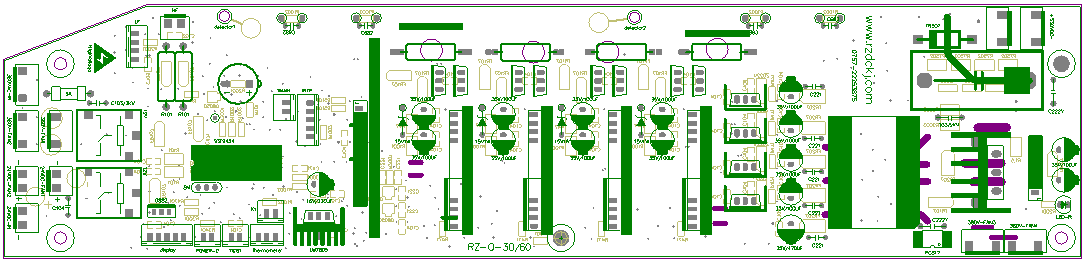

1.1 全桥电磁加热控制板结构图

接口说明：

1、控制板电源输入端：这个端口接入从整流桥整流后的直流电压，约530V，有极性（有标示），正负极不要接反。

2、霍尔（可选）/高频互感器接入端：如果精确测量电流和恒流功能，则需要接入左边霍尔电流传感器（4Pin）；右边的2Pin接入高频互感器。注意脚位一定不能接错。

3、模块驱动端及保护端子：接入模块的驱动引脚，有极性，保护端子接到530V电源正极；

4、风扇电源接入口：交流风扇的电源输入端，包括交流380V和直流24V，二选一；

5、风扇口：  接380VAC风扇和24VDC风扇，二选一；

6、数码显示接口：接数码管5PIN插头；

7、调功变阻器（可选）：接可调电阻，通过调节可调电阻来调节功率；

8、模块散热片温度传感器：接散热片温度传感器插头，没有极性；

9、线盘温度传感器：接测线盘温度的传感器插头，没有极性；

10、  温控开关接口：接温控开关插头，也可接普通开关，用于手动启动和关闭，上下两个插口串联，若只使用一个开关，则可以短路掉其中一个。注：3PIN的插口只使用1,2脚。

11、 K型热电偶和红外探头接口：对于恒温型机芯，红外探头和热电偶接口由板内直接焊接并引出去。
