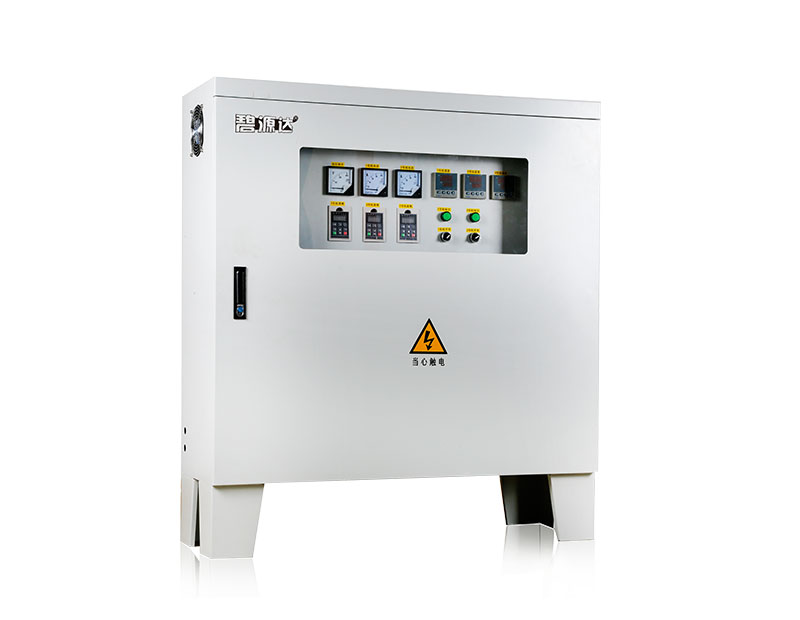

3位80kW电磁加热器水冷组合柜

电磁加热器是一种利用电磁感应原理将电能转换为热能的装置。电磁控制器将 220V/380V , 50/60Hz 的交流电经整流电路整流变成直流电,再经过控制电路将直流电转换成 10-40kHZ 的高频电流,电流流经线圈会产生变化的交变磁场,当磁场内的交变磁力线通过导磁性金属(铁、钴、镍)材料时会在金属体内产生无数的小涡流,使金属材料本身自行高速发热,从而达到加热金属材料的目的。


产品详情

product details

碧源达 80kW 全桥挂式电磁加热器参数


碧源达 80kW 全桥挂式电磁加热器参数


电磁加热器的安装


注意: 非电工专业人员请勿拆装

1、拆掉原有的煤炉或电阻加热圈,用铁刷子刷干净料筒上的杂物。

2、在料筒中部选择焊接一个能拧温控头的衔接螺母,焊接的时候要保证温控头和料筒充分接触到,以免温度测的不准。

3、(如非造粒机此步骤可省略)在下料口的漏水处的靠加热这边焊接一张铁板,挡住漏下来的水,以免弄湿电磁线损坏控制板。

4、在料筒上包裹好保温棉,用高温绷带扎紧,使保温棉的厚度保持在 1.5~3cm 左右(特殊材料要特殊调试),为了使安装的更美观,可在保温棉之上在包裹一层 0.5cm 的绝缘树脂板。

5、在包裹好的料筒上面缠绕电磁线,缠绕的电磁线应尽量紧密。(由于不同的材质,不同的功率,不同的加热温度绕线长度不一样,所以线绕完了以后不要直接把线剪断)

6、把线圈和电源线接到电磁加热器主机上。

7、测量工作频率和电流,通过增减线圈匝数来匹配功率,加热温度要求高的感量适当减小,工作频率在 10-20kHz 范围内,保持加热到所需最高温度时频率不低于 10kHz (工件温度升高时等效串联阻抗R上升, RLC 的谐振频率会降低, 同理 R 上升,母线电压不变的情况下电流有所下降是正常的)调试好之后再减掉多余的耐高温电磁线。


碧源达资质荣誉证书


碧源达资质荣誉证书1
碧源达资质荣誉证书2

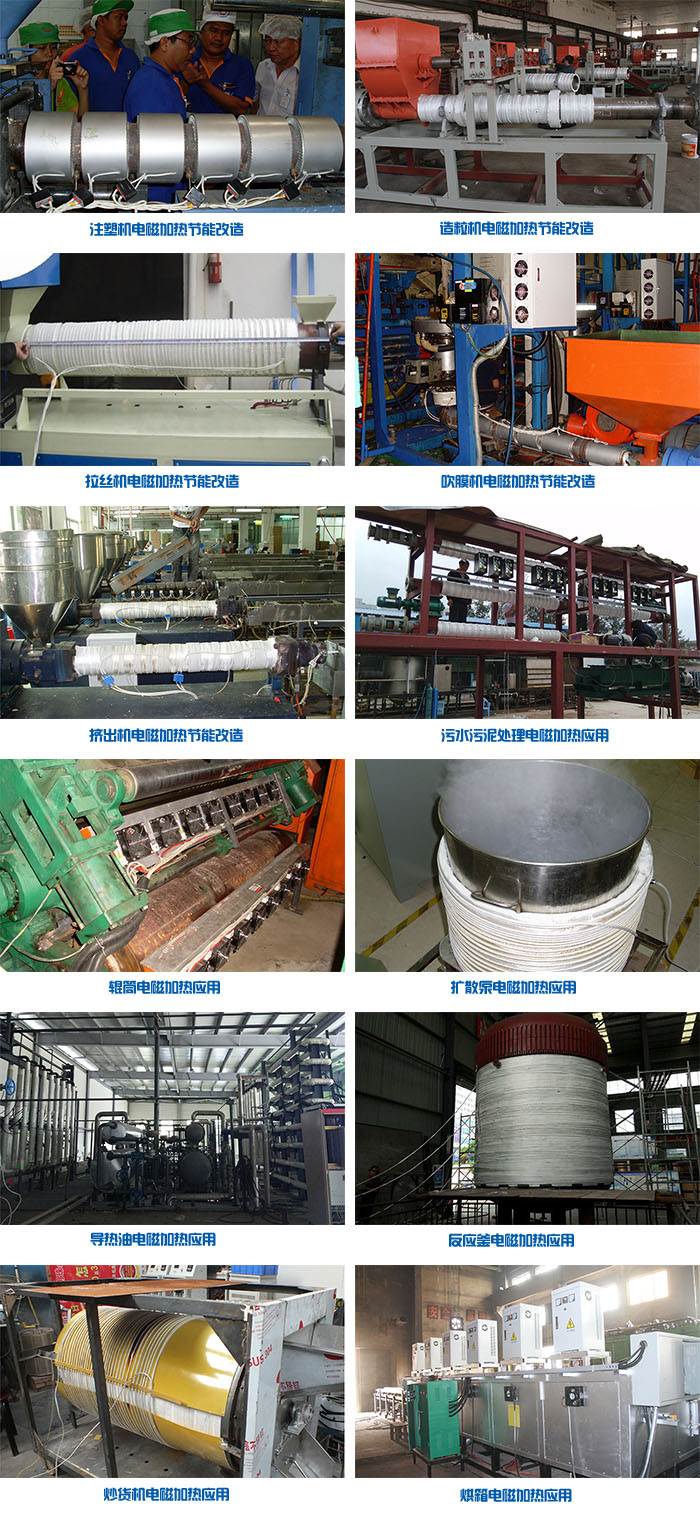

碧源达电磁加热器应用案例
